1、用途
高壓跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。
2、結構簡介

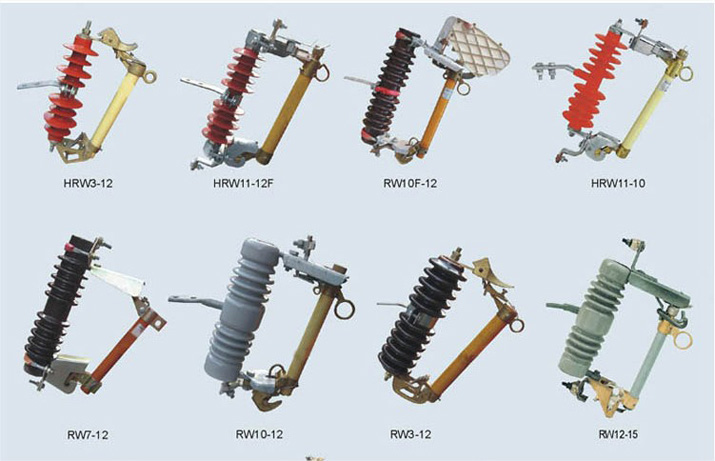

12KV戶外高壓跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
工作原理
12KV戶外高壓跌落式熔斷器拉負荷跌落熔斷器增加了彈性輔助觸頭及滅弧罩，用以分合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并行成電弧，消弧管受電弧灼熱，分解出大量氣體，使管內形成很高的壓力，并沿管道強烈縱吹，電弧迅速被拉長而熄滅。熔絲熔斷后，下部靜觸頭失去張力而下翻，使縮緊機構釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭依然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分開，在出頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅.
功能用途
跌落式熔斷器適用于頻率為50HZ、額定電壓為35KV及以下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。主要功能有對保護性能要求不高的地方，它可以與隔離開關配合使用，代替自動空氣開關；還可以與負荷開關配合使用，代替價格高昂的斷路器。同時還具有短路保護、過載及隔離電路.
安裝要求
熔斷器應該垂直安裝，防止電弧飛落在臨近帶電部分。
熔斷器與固定觸頭應成直線、無傾斜地接觸。
跌落式熔斷器，其熔管軸線應與鉛垂線成15~30°，其轉動部分靈活，跌落時不應碰及其他物體。
熔絲的規格應符合設計要求，應無彎折壓扁或損傷，熔件與觸頭應壓緊密牢固。
熔斷器上必須標明熔斷器及熔件（絲或片）的額定電流，熔件的容量應符合被保護電器的要求，未經校驗或無額定電流標示的熔件不準使用。
