一、產品概述

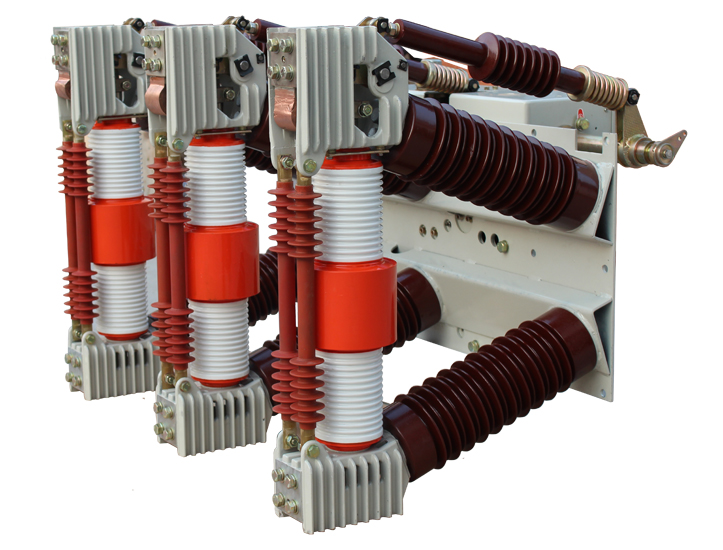

ZN12-40.5型斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體，專用的西門子公司3AF型彈簧操動機構，采用兩用電動機進行交直流儲能操作，也可用于手動操作。本產品設計有：350mm,400mm,460mm 等多種相間距離，用戶與不同型號的開關柜配合使用更加方便。
可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用。
二、使用環境
1、周圍空氣溫度：上限+40℃，下限-10℃，高寒地區-25℃
2、海拔：1000m;
3、相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超過8度；
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。
三、技術參數
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 40.5 |
| 2 | 額定電流 | A | 1250 1600 2000 |
| 3 | 額定短路開斷電流 | kA | 25 31.5 |
| 4 | 動穩定電流（峰值） | kA | 63 80 |
| 5 | 4s熱穩定電流 | kA | 25 31.5 |
| 6 | 額定短路關合電流（峰值） | kA | 63 80 |
| 7 | 額定短路電流開斷次數 | 次 | 20 |
| 8 | 額定操作順序 | 分-0.3s-合分-180s-合分 | |
| 9 | 額定雷電沖擊耐受電壓（全波） | kV | 185 |
| 10 | 1min 工頻耐受電壓 | kV | 95 |
| 11 | 合閘時間 | ms | 50-85 |
| 12 | 分閘時間 | ms | 40-85 |
| 13 | 機械壽命 | 次 | 30000 |
| 14 | 額定短路電流開斷次數 | 次 | 30 |
| 15 | 儲能電動機額定功率 | W | 275 |
| 16 | 儲能時間 | s | ≤15 |
| 17 | 儲能電動機額定電壓 | V | ≌110 ≌220 |
| 18 | 分合閘電磁鐵額定電壓 | V | ≌110 ≌220 |
| 19 | 失壓脫扣器額定電壓 | V | ≌110 ≌220 |
| 20 | 過流脫扣器額定電流 | A | 5 |
| 21 | 鋪助開關額定電流 | A | AC110、DC5 |
| 22 | 觸頭允許磨損累計厚度 | mm | 3 |

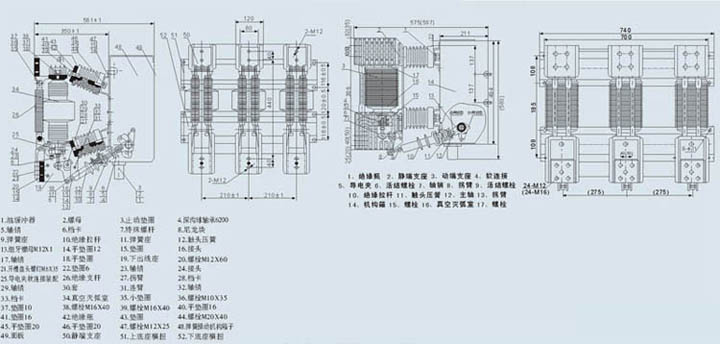

四、外形及安裝尺寸
