一、產品概述

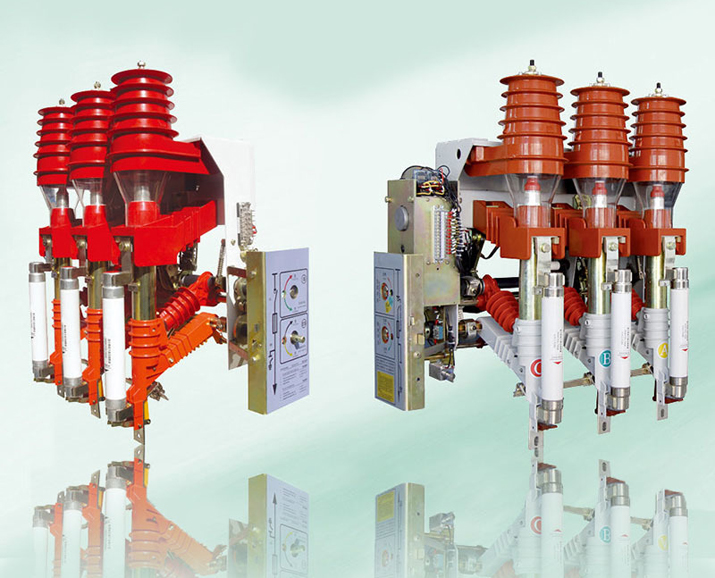

FKN12－12D/630－20型戶內交流高壓負荷開關(以下簡稱FKN12－12D負荷開關)是額定電壓為12KV，額定頻率為50HZ的三相高壓 開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。
FKN12－12R.D/125－31.5型戶內交流高壓負荷開關--熔斷器組合電器(以下簡稱FKN12－12R.D組合器)是FKN12－12D負荷開關開斷與S□LAJ－12(XRNT□－12)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流：負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。
二、使用環境
◆ 周?chē)諝鉁囟龋荷舷?40℃，下限－25℃；
◆ 海拔高度：1000m及以下；
◆ 相對濕度：月平均值不大于90%，日平均值不大于95%；
◆ 周?chē)諝鈶?yīng)不受腐蝕或可燃性氣體及水蒸汽體等明顯污染；
◆ 無經常性的劇烈運動；
◆ 耐污穢等級：Ⅱ級。
如使用條件超過上述規定，由用戶與制造廠協商確定。

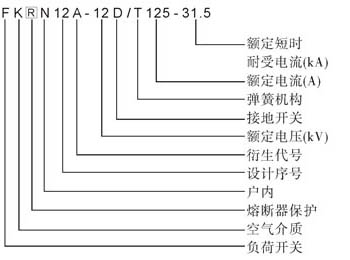

三、型號含義
四、技術參數
| 序號 | 名稱 | 名稱 | 數據 | ||||
| 1 | 額定電壓 | kV | 12 | ||||
| 2 | 額定頻率 | Hz | 50 | ||||
| 3 | 額定絕緣水平 | 1min工頻耐壓 | kv | 對地/相間42/48 | |||
| 雷電沖擊耐壓(峰值) | 對地/相間75/85 | ||||||
| 4 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | |
| 5 | 額定電流 | A | 630 | 630 | 1250 1600 | 1250 1600 | |
| 1250 | 1250 | 2000 2500 | 2000 2500 | ||||
| 6 | 額定短時耐受電流(有效值) | kA | 20 | 25 | 31.5 | 40 | |
| 7 | 額定峰值耐受電流(峰值) | 50 | 63 | 80 | 100 | ||
| 8 | 額定短路關合電流(峰值) | 50 | 63 | 80 | 100 | ||
| 9 | 額定短路電流持續時間 | S | 4 | ||||
| 10 | 機械壽命 | 次 | 20000 | ||||
| 11 | 二次回路工頻耐受電壓(1min) | V | 2000 | ||||
| 12 | 額定操作順序 | 分-t-合分-t1-合分 | |||||
| 注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s | |||||||

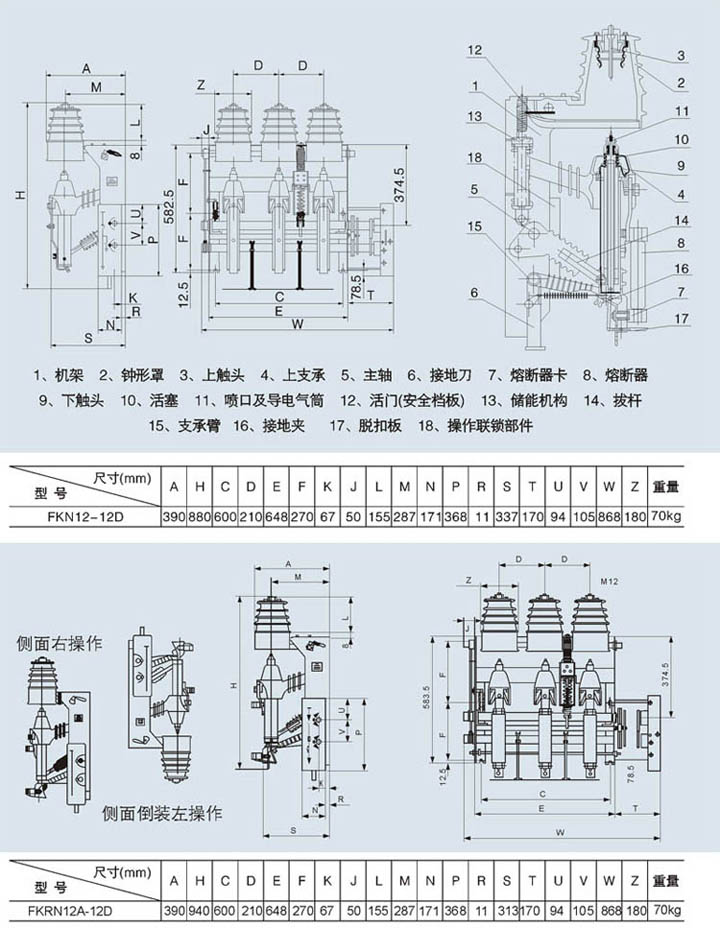

五、外形及安裝尺寸圖
