戶外真空斷路器系列

您的位置 \ 首頁產品中心戶外真空斷路器系列

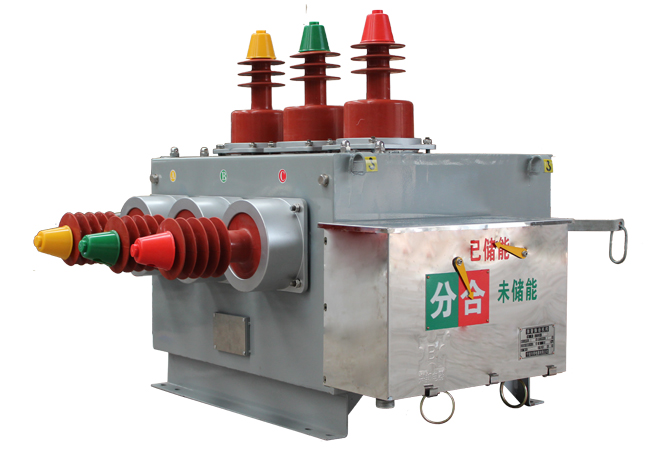

ZW10-12戶外高壓真空斷路器


一、產品概述:
    ZW10-12G/T630-12.5/16/20型戶外高壓真空斷路器是三相交流戶外高壓開關設備,主要用于12KV等級,額定電流630A,額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統,特別適用于戶外架空線路,分合負荷電流、過載電流、短路電流,對電網進行切換和保護。

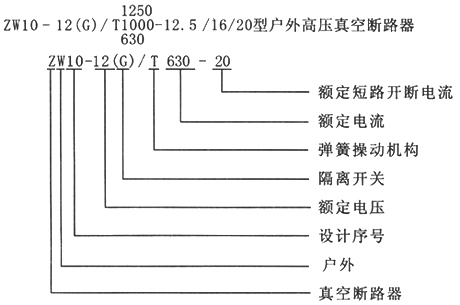

二、型號及含義:



三、使用條件

a.環境溫度-40℃~+40℃;
b.海拔不超過2000mm,2000mm以上與用戶協商;
c.風壓不超過700Pa(相當于風速34m/s);
d.相對濕度日平均值不大于95%,月平均值不大于90%
e.空氣污穢程度Ⅲ級;
f.周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染;
g.無經常性的劇烈運動;
h.作為絕緣介質的硅橡膠應符合GB655386有關使用場合的要求。

四、主要技術參數:
4.1額定參數


序號

項     目

單位

參    數

1

額定電壓

KV

12

2

額定電流

A

630

3

額定頻率

HZ

50

4

工頻耐受電壓

KV

42/48

5

雷電沖擊電壓(峰值)

KV

75/85

6

額定短路開斷電流

KA

6.3

12.5

16

20

7

額定短路關合電流(峰值)

KA

16

31.5

40

50

8

額定短時耐受電流

KA

6.3

12.5

16

20

9

額定峰值耐受電流

KA

16

31.5

40

50

10

額定操作順序


分—0.3S—合分—180S合分

11

額定短路電流開斷次數

30

12

機械壽命

10000

13

動觸頭允許磨損累計厚度

mm

3

4

14

額定操作電壓
配CT型彈簧操動機構

合閘線圈

V

直流或交流220V

分閘線圈

15

過流脫扣線圈額定工作電流

A

5

16

電流互感器一、二次電流比


100/5.200/5.300/5.400/5.630/5

17

儲能電機

客定電壓

V

直流或交流220V

功率

W

≤200

18

重量

Kg

150


4.2機械參數


序號

項    目

單  位

參   數

1

觸頭開距

mm

11±1

2

觸頭行程

mm

3±0.5

3

平均分閘速度

m/s

1±0.2

4

平均合閘速度

m/s

0.8±0.2

5

合閘彈跳時間

ms

≤3

6

三相分閘同期性

ms

≤2

7

三相合閘同期性

ms

≤3

8

合閘時間

ms

40-60

9

分閘時間

ms

30-50

10

每極主回路電阻

ms

≤200

11

相間中心距


220±1.5

12

合閘狀態觸頭彈簧長度

mm

25.5


4.3技術數據


序號

項    目

單  位

數   據

1

額定電壓

KV

12

2

額定電流

A

630

3

4s熱穩定電流(有效值)

KA

20

4

動穩定電流(峰值)

KA

50

5

1.2/50μs全波沖擊電壓(峰值)

KV

相對地75斷口85

6

1min工頻耐壓

KV

42

7

各相導電回路電阻

μΩ

≤60

8

合閘手動操作力矩

Nm

≤150

9

觸刀剛合位置偏斜

mm

≤2

10

導電部分對地絕緣距離

mm

≥160

11

斷口開距

mm

≥200

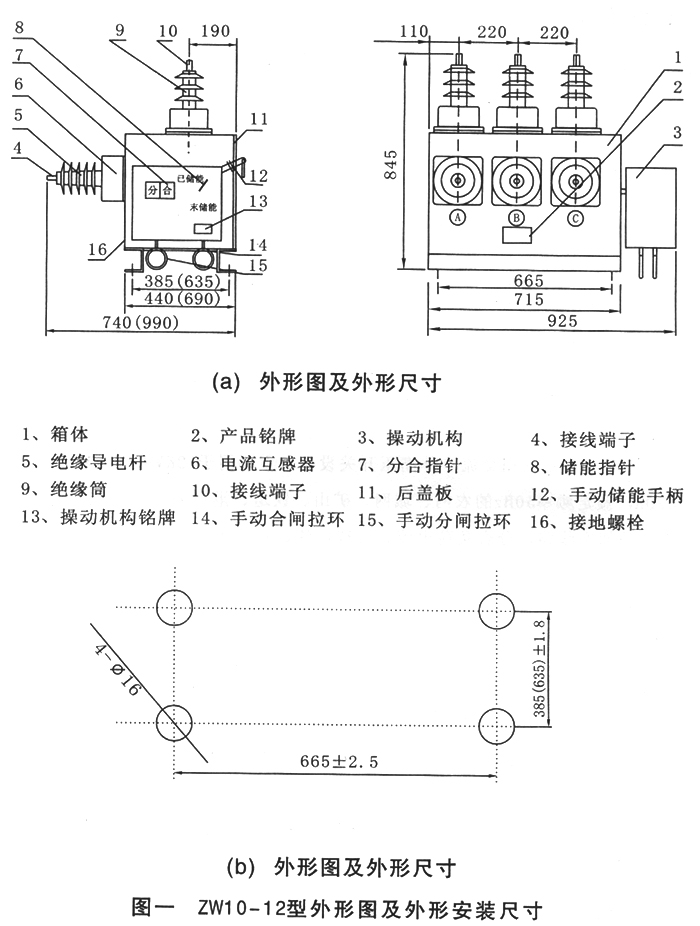

五、外形及安裝尺寸:
