戶外真空斷路器系列

FZW28-12F真空負荷開關

一、產品概述：
   FZW28-12F系列戶外分界真空負荷開關適用于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護城、農網自動化配電網絡以及頻繁操作的場所。
  分界負荷開關由FZW28-12F真空負荷開關和控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。能可靠判斷檢測界內外的毫安的零序電流及相間斷路電流，可適宜不同中性點接地方式的配電系統。
  FZW28-12F真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。
  本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。
本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。自動閉鎖相間短路故障快速定位故障點自動切除單相接地故障

二、使用環境條件：

1）周圍空氣溫度上限不超過40℃，不限不超過-45℃；
2）風速不大于35m/s；
3）海拔不高于1000m，地震烈度不超過8度；
4）環境濕度：月平均相對濕度不大于90%；日平均相對濕度不大于95%；
5）覆冰厚度不超過10mm；
6）安裝場所應為無易燃、易爆、化學腐蝕及經常性劇烈振動的場所；
7）中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地。FZW28（A）-12F型戶外分界真空負荷開關

三、開關結構

1）開關的外形如圖1所示。開關由外殼、起吊架和主電路聯接部分構成的外殼由箱蓋1、箱體2和操動機構封蓋3組成，并有可靠的密封結構。開關密封結構。開關密封處有一個由防雨墊圈和“O”形密封組成的膜封結構，以便長期使用時保護沒有水份，包括雨水進入開關內部。起吊架有四個固定在外部殼體上的起吊螺栓，所以保證開關能夠固定在橫擔上。主電路的聯接采用高度可靠的模鑄錐型套管，或采用環氧樹脂外敷硅膠套管。
2）內部結構如圖2所示。內部結構可分為主電路和操作機構兩部分。主電路由開斷三相電流的真空滅弧室和與之串聯的隔離斷口組成，從而具有更高的隔離可信度。為了提高絕緣性能，相間及相對地（殼體）之間裝有絕緣隔板（云母）。開關充有作為絕緣介質的SF6氣體。操作機構部分的詳細情況在第8節給予完整的解釋。
3）開關內置1只穿纜式零序CT和2只(A、C相)短路保護CT供相電流保護使用。
4）開關內置（或外置）電壓互感器，裝在負荷開關電源側，為用戶提供操作電源，以供配電自動化系統用，開關整套結構為免維護設備。

四、尺寸安裝圖：

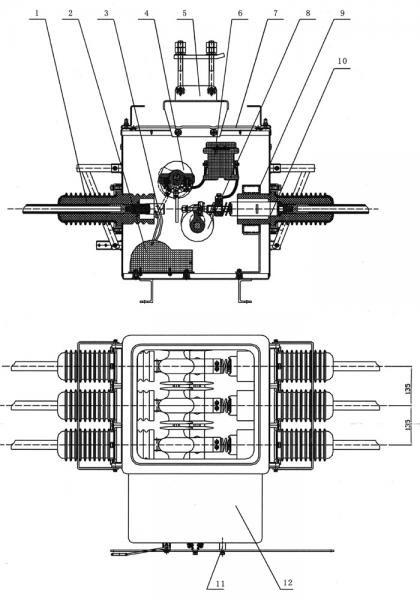

1 隔離端瓷套電纜組裝 2 電壓互感器 3 隔離端口 4 隔離端口操作絕緣軸 5 起吊裝置

6 零序電流互感器 7 殼體 8真空滅弧室端操作絕緣軸 9 電流互感器

10 滅弧室端瓷套電纜組裝 11 操作手柄 12 操作機構

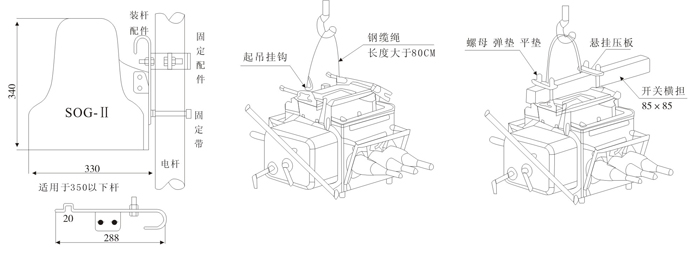

控制裝置安裝示意圖

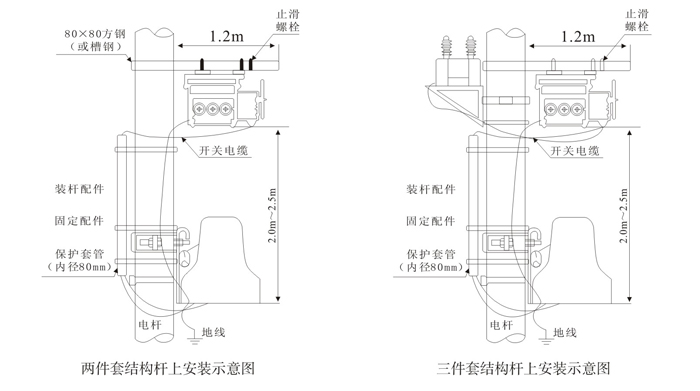

開關本體安裝示意圖

五、訂貨須知：
訂貨時請?jiān)诤贤献⒚鳎?/span>
1.產品型號及名稱。
2.機構類型（手動或電動）
3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（AC220V DC220V DC110V）
4.如需要互感器過流保護裝置，請注明互感器電流比。

六、售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。

(2)由于操作不當而造成的故障或損壞。

(3)由于對產品的改造、分解、組裝而發生的故障或損壞.

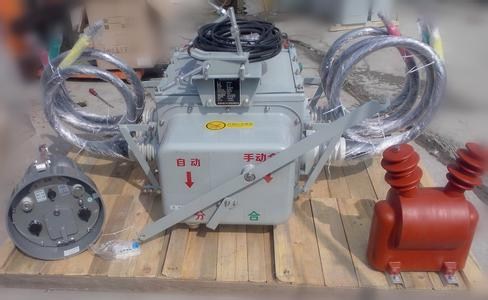

七、產品生產實物圖：
